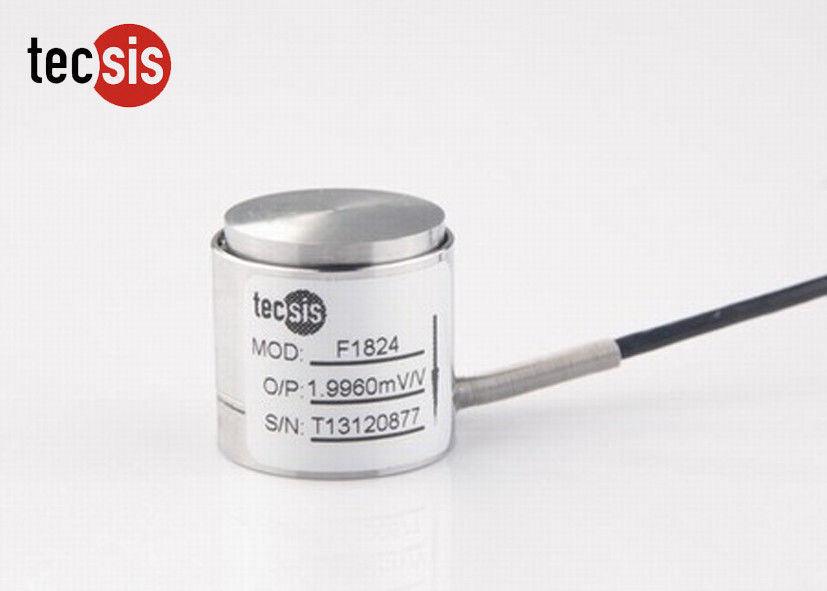

Pilha de carga de aço inoxidável da coluna simples com perfil baixo/tamanho compacto

Pilha de carga de aço inoxidável da coluna simples com perfil baixo/tamanho compacto





Características:

• Modelo: F1824
• Capacidade: 2~60klb
• Estrutura simples, fácil instalar
• estabilidade alta
• Feito de aço inoxidável
• Deflexão pequena



Descrição:



F1824 é projetado para o serviço da compressão do perfil baixo.



Oferece uma área da grande força.



o tamanho compacto dos lts faz o ideal da pilha para uma vasta gama de aplicações que incluem o teste & que pesam sistemas, R&D e outras aplicações.



as capacidades dos lts variam de 2klb a 60klb e vem completo com o 1.5m do cabo da pilha de carga.



Construção de aço inoxidável. Selo inteiramente soldado com tampa de aço inoxidável para aplicações hostis do ambiente.



Tipo medida da coluna a força de compressão.







Aplicação:



F1824 é apropriado para uma vasta gama de aplicações que incluem o teste ou que pesam sistemas, e pode ser posto no dispositivo, a fim monitorar a força. Amplamente utilizado para a medida e controle industrial, R&D e outras aplicações.





Parâmetros técnicos:



Especificações	Técnica
Saída avaliado	2.0±10%mV/V
Equilíbrio zero	±2% F.S.
Não-linearidades	1% F.S.
Histerese	≤2% F.S.
Repetibilidade	0,5% F.S.
Rastejamento (30min)	0,1% F.S.
Temp. efeito na saída	0,1% F.S./10ºC
Temp. efeito em zero	0,1% F.S./10ºC
Impedância da entrada	380±30Ω
Impedância da saída	350±5Ω
Isolação	≥5000MΩ/100VDC
Excitação recomendada	5V
Excitação máxima	15V
Temp compensado. escala	- 10~60ºC
Temp da operação. escala	- 20~80ºC
Sobrecarga segura	120% F.S.
Sobrecarga final	150% F.S.
Tamanho do cabo	Ø2×1500 milímetro
Classe da proteção	IP65
Código de cor do cabo	Entrada: (+) preto vermelho (-); Saída: Branco do verde (+) (-);





























































Tamanho e capacidade:







Diagrama de fiação esquemático:
